一.系統背景簡介
1、2013 年 6 月 3 日，工信部增發《關于增補完善船艦行業生產線安全監控手段的通知》，要求各企業增補完善生產線視頻監視系統，增設配備高清攝像頭；安裝完善生產線智能化門 禁系統，在生產線 1.1 級生產工房防護土堤的各出入口配備安裝智能化門禁系統，做到人員出入自動記錄，超員自動報警；完善并升級船舶制造生產線監控系統。
2、為進一步加強船舶行業工生產工地施工現場作業人員的動態管理，實時準確統計生產現場作業人員數量，追蹤作業人員位置，有效防范作業區域安全管理，促進生產質量、管理水平 的提和生產建設行業的科學發展。
3、通過在出入口設置門禁管理系統，通過刷卡、刷臉驗證開門來強化管理生產施工現場作業人員的出入和考勤，大屏幕顯示屏實時顯示場內或場外人員數量，可以精確統計各個生產部門人員數量及名單等詳細信息。在進出口安裝網絡攝像機對刷卡人員抓拍和錄像，與登記時存儲 的圖片進行對比，記錄信息存儲到數據庫中，有效杜絕代打卡領薪資現象。從實際意義上解 決生產施工現場社會流動人員隨意出入、人員數量不明、信息不清的狀況，提升工地的安全 秩序和工作質量。
4、系統兼容考勤數據統計功能，可生成從分包班組到務工人員的各種考勤數據統計報表， 能夠精確統計施工人員出勤、曠工、遲到、早退等時間，可精確到秒。可以幫助企業進一步 進行人力成本分析、分包投入分析、工程效率等分析。而數據的有效保存也可有效防范和處 理各種勞資糾紛事件。
5、系統各類匯總數據信息有可保留、互關聯、可查詢的特點，可以幫助總包對分包隊伍效率、人員隊伍狀況等各項關心點的項目進行數據分析和預警控制工作。
6、通過對務工人員全面管理和真實數據的存檔，可以有效的緩解目前傳統管理模式中的各方矛盾沖突，對構筑和諧社會、確保項目穩定安全十分有利。
二.網絡結構

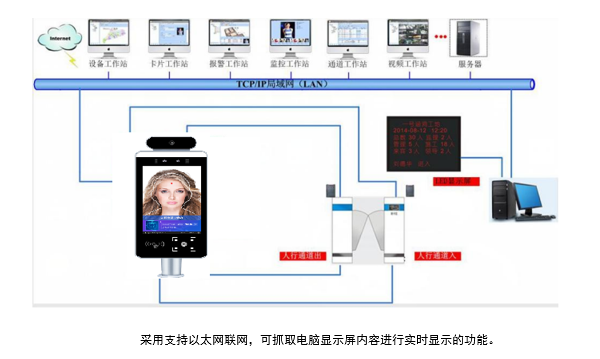

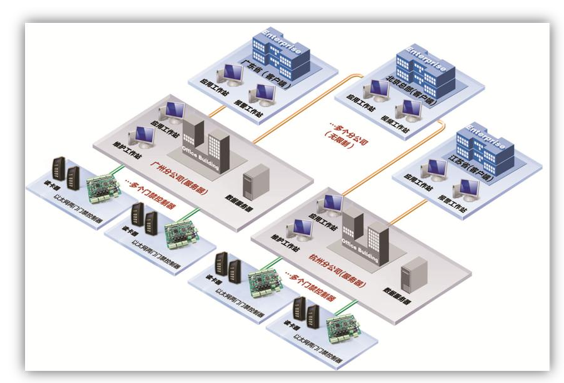

2.1 網絡結構圖

參考效果圖：

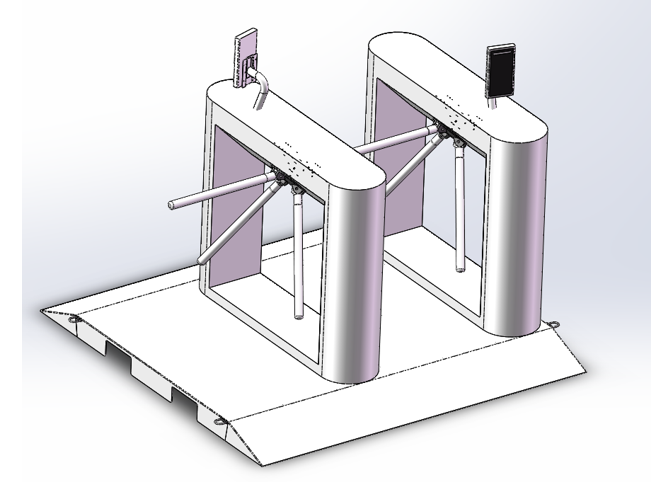

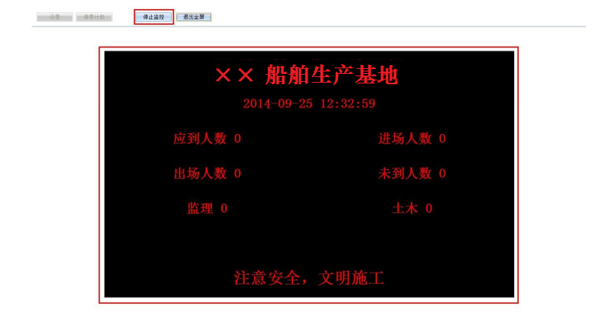

實現船艦行業大屏幕 LED 顯示人員及統計功能，以下是現場的一些參考效果圖（僅供參考）

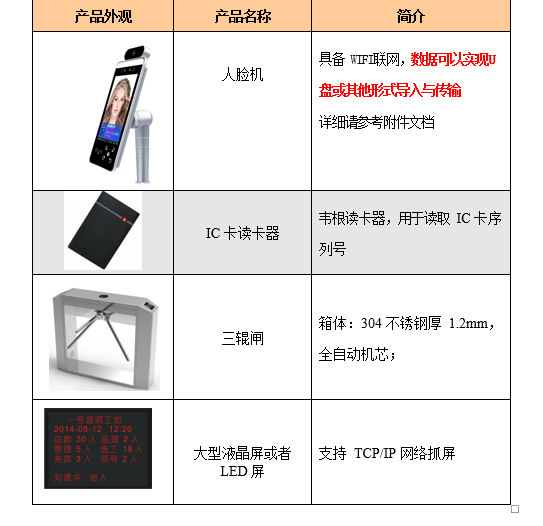

系統配置：

三.系統功能簡介

3.1 系統聯網模式

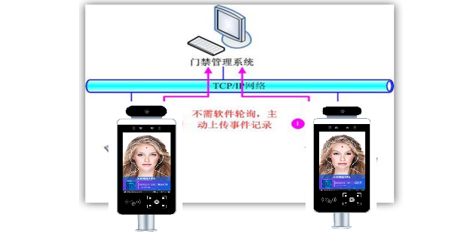

AI人臉門禁控制器采用完全自主開發 TCP/IP 聯網技術，所有聯網控制功能均由 32 位

ARM 處理器獨立完成，無須外擴轉換器，即節省了成本，又提高整系統性能。

門禁控制器所有事件記錄均會主動上傳到管理軟件，事件上傳速度與門禁控制器的數量 無關。不管系統門禁數量有多少臺，當任一臺門禁控制器發生報警事件時，均會主動上傳報 警事件到管理軟件，管理軟件可第一時間對報警信息進行處理。非常適用于門點數較多、對 事件實時上傳速度要求較高的場合。

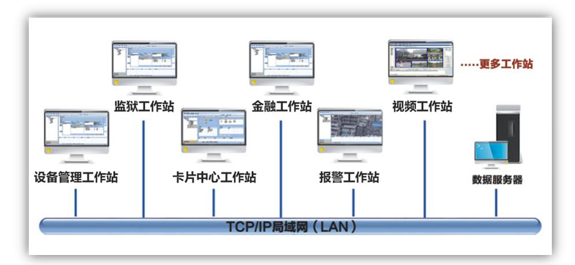

3.2 服務器/客戶端模式

門禁管理軟件采用國外最先進的多服務器、多客戶端和多區域劃分的軟件架構技術，支 持大型 C/S（服務器/客戶端）門禁系統的應用。可靈活根據不同區域門點數量進行區域劃分或布署本地數據服務器，一來可減少主服務器的壓力，二來可提高整系統的響應速度，三來 當本地服務器損壞不會影響到其它區域系統的正常運行。同時分布式服務器數據會實時保存 到主服務器，當某臺本地服務器損壞或數據丟失，主服務器可馬上恢復原有本地服務器的數 據，保證系統能快速恢復正常運行。
3.3 數據通信加密

門禁控制器所有門禁控制器與管理軟件之間的通信數據均經過 64 位的加密算法加密， 加密算法經過更完善和修改，一般人是無法對其進行破譯的。而且每次通信密碼均是動態生 成，就算給非法人員抓取了當前的數據包并且模擬發出也是無任何影響，從而有效防止了非 法人員假冒、篡改、竊取系統數據和進行門點控制等違法行為。
3.4 模塊化產品設計

3.4.1 硬件模塊化設計

AI人臉門禁控制器采用獨立單門或兩門門禁控制器，即使某一臺控制器發生故障，對其它門禁 點也不會造成影響，大大保障了整系統的安全可靠性。
3.4.2 軟件模塊化設計

門禁管理軟件采用國內外最先進的【工作站】概念，所有的操作功能根據不同用戶群體進行區分，不同人群只能登錄到自身所屬工作站，僅能對自身權限范圍內的功能操作。如保安人員登錄后僅能進入到【報警工作站】，人事部人員登錄后僅能進入到【發卡工作站】等。 每個工作站針對特定人群提供最常用的標準功能，所有復雜高級功能均作隱藏或放到專業的工作上，不會產生任何的“非份之想”，當然也不存在對門禁控制器造成破壞性的可能。

AI人臉門禁控制系統除了自身的門禁和報警功能外，還提供 CCTV 系統聯動，以及報警、視頻圖像瀏覽、制證和電梯控制等管理模塊。

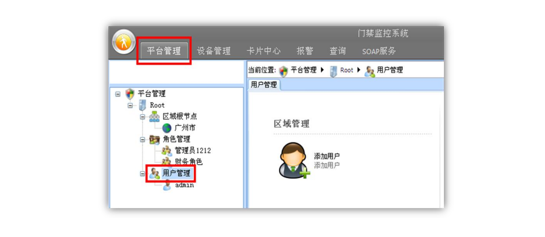

3.5 系統登錄權限管理

不同級別用戶權限設定，分權限管理，保證系統的安全性。如保安人員登錄后僅能進入 到【報警工作站】，人事部人員登錄后僅能進入到【發卡工作站】等。每個工作站針對特定人群提供最常用的標準功能，所有復雜高級功能均作隱藏或放到專業的工作上，不會產生任何的“非份之想”，當然也不存在對門禁控制器造成破壞性的可能。

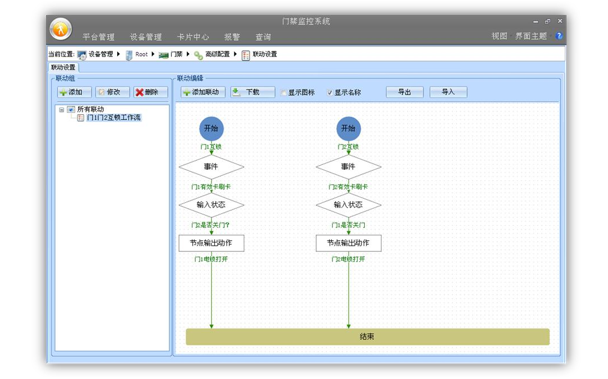

3.6 工作流聯動

提供一款全球獨一無二的圖形化工作流編程工具，不管您是絲毫不懂技術的老板還是精 通技術的員工，只要您熟悉門禁控制器的基本功能概念，經過簡單的視頻培訓即可快速撐握 工作流編程方式（類似 Visio 匯制流程圖方式）。
您僅需要通過簡單的幾個圖形拖拉動作，將自已所想達到的功能按實現流程繪制出來， 即可將夢寐以求的門禁功能展現在自已面前。最關鍵是，這一切靠的是自已創造出來的，是全球獨一無二完全屬于自已的獨創功能。
所有工作流功能均由硬件獨立完成，與管理軟件無關，下載工作流信息到控制器后，即 使電腦關閉整個控制器的工作流功能絲毫不會受到影響。
3.7 船舶通道人員實時監控顯示
3.7.1 實現功能
針對不同 大門顯示位置添加不同的項目信息。
操作說明

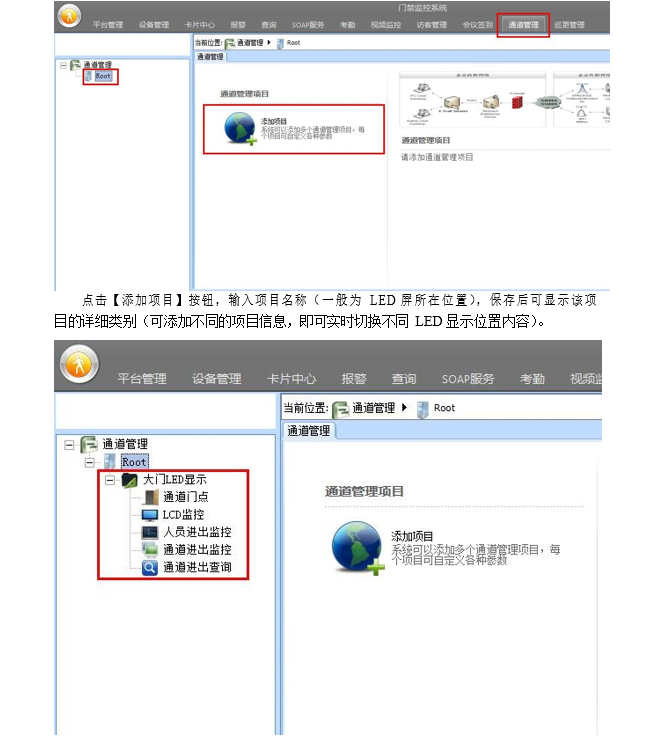

進入【通道管理】工作站，選擇【Root】選項。

3.7.2 添加門點
1) 實現功能
設置進門讀卡器和出門讀卡器，作為人員進出判斷的依據，用于實時統計人數進出情況。
2) 操作說明

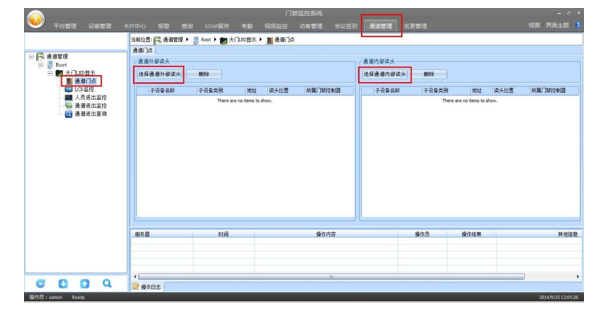

進入【通道管理】工作站，選擇【通道門點】選項。

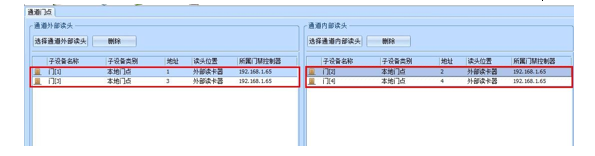

點擊【選擇通道外部讀頭】設置進入讀卡器，在此讀卡器上刷卡分析為進門，人數加 1。
【選擇通道內部讀頭】設置出門讀卡器，在此讀卡器上刷卡分析為出門，人數減 1。

3.7.3 LED 遠程監控
1) 實現功能
配置 LED 顯示內容及進行 LED 遠程抓屏實時監控。
2) 操作說明

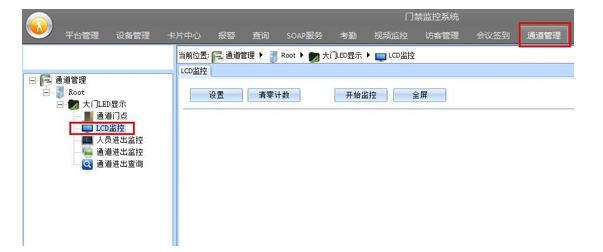

進入【通道管理】工作站，選擇【LCD 監控】選項。

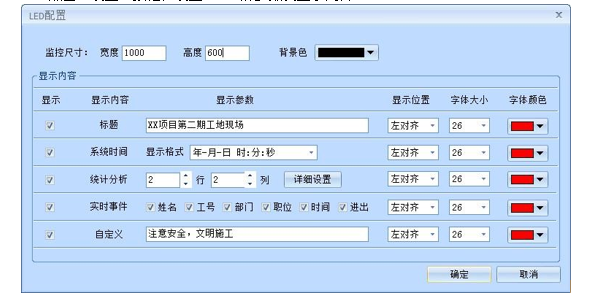

點擊【設置】按鈕，設置 LED 屏參數及顯示內容。

? 【寬度】、【高度】?對應 LED 屏的顯示分辨率。
? 【標題】?LED 屏第一行固定顯示內容；
? 【系統時間】?顯示當前系統時間，可設置不同的顯示格式；
? 【統計分析】?設置多行多列顯示內容，點擊【詳細設置】按鈕，可針對每一格顯 示內容進行自定義；
? 【實時事件】?實時顯示當前刷卡事件記錄，可顯示刷卡用戶姓名、時間和狀態等；
? 【自定義】?尾行自定義顯示內容。
配置好信息后，點擊【確定】按鈕，此時將顯示該 LED 屏的監控界面，點擊【開始監控】按鈕，即開始根據配置信息進行實時監控。

此時現場 屏僅需要抓取該顯示內容，即可在現場實時顯示整個項目進出場人數情
況。

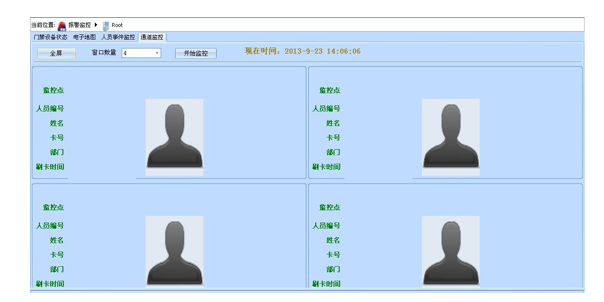

3.7.4 實時監控顯示
門禁管理軟件能實時監控顯示人員的刷卡信息，人員在閘機上刷卡后，刷卡信息在軟件監控界面實時顯示，顯示信息有刷卡門點、人員相片、人員工號、姓名、卡號、部門，可以 通過管理電腦直觀的顯示出當前人員的相關信息，方便工廠對進出人員管理。

3.8 脫機控制器間聯動

對于管理軟件我們定位是用于系統功能配置及管理，當功能設置及下發配置信息到控制器后，管理軟件是否開啟絕對不允許對整個原有系統造成任何影響，因為---電腦是不可靠的。

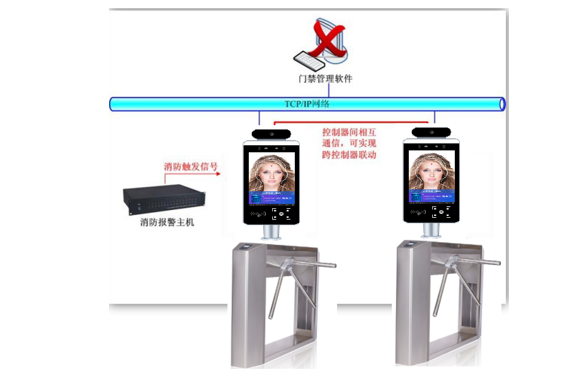

以太網門禁控制器可實現真正的跨控制器相互通信，即使在管理軟件不開啟前提下，控 制器之間原有配置好的本地或跨控制器之間的聯動功能（如跨控制器的消防聯動）仍保持不變，不受管理軟件的任何影響。如管理軟件關閉后，消防聯動信號觸發門禁控制器 A，此時門禁控制器 A 可馬上主動向其它控制器發出聯動動作命令，從而實現控制器間的相互通信動作功能，整系統在管理軟件關閉下仍會立即進入消防聯動常開狀態。

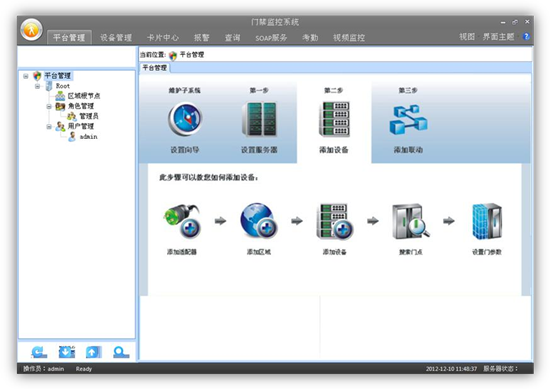

3.9 軟件易用性

船舶行業門禁管理系統完全基于人性化的設計原則進行開發，我們的目標是讓僅需要有一點點門 禁知識基礎的人員在無須看說明書的前提下能自行方便的對軟件進行操作，同時整系統提供 非常完善的報警機制，操作人員僅需根據提示即可自行解決問題，無須麻煩工程商到現場維 護，大大減少維護成本。

3.10 電子地圖

該系統各設備的運行狀態可以在系統綜合平臺的電子地圖上進行實時動態顯示（包括： 正常、報警、斷電、設備故障、線路被剪、信息丟失等類型）
智能門禁管理系統提供以下多種實用的報警監控方式：

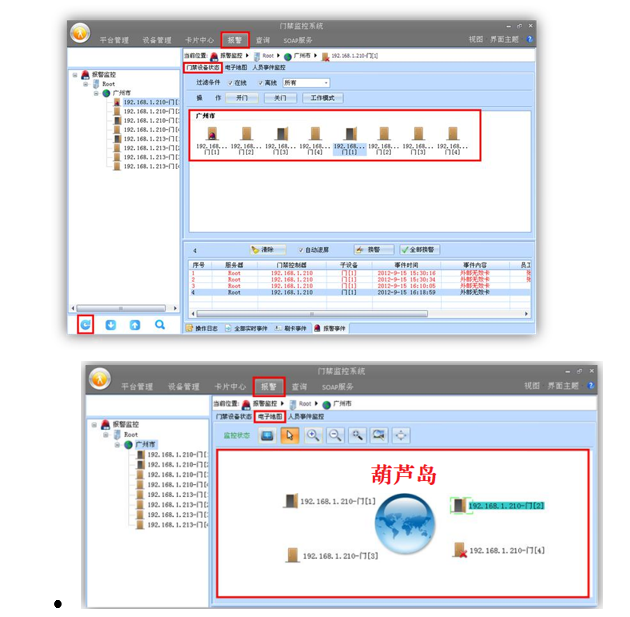

? 【平面視圖方式】：類似于 Windows 縮略圖顯示模式，門禁控制器在平面上自動進行排放，通過右鍵可對選中的門點或拖拉批量選擇進行遠程開關門和門點狀態設置 等快速操作。所有門點的開關門及報警狀態會實時在圖上進行顯示，同時可通過強大的篩選功能篩選出不同狀態的門點（如門開、門關、報警等），可快速查找到需要關注的門點情況。

【電子地圖方式】：可自定義電子地圖背景及文字顯示顔色，每一個門點均可自行進行拖放，支持無限層級建立和熱點跳轉管理。通過右鍵可對選中的門點進行遠程 開關門和門點狀態設置，門禁點報警時會自動跳轉到報警門點，適用于大型門禁系 統項目。

? 【人員通行方式】：通過實時事件+歷史照片對比方式進行人員的實時進出滾動監 控，非常適用于通道出入管理系統中人員的監控管理。
3.11 船舶門禁系統消防聯動

AI人臉門禁控制器采用自主開發的真正以太網技術，門禁控制器間可實現相互通信，即 使管理軟件關閉也不影響整個系統原有跨控制器的所有動作，如聯動、防潛反等功能。如門 禁 1 接入消防信號，通過軟件設置聯動當消防信號觸發后聯動門禁 2～門禁 100 進入門點常
開狀態，下載聯動成功后。關閉管理軟件，此時當門禁 1 消防信號觸發時，門禁 1 會自動向原設置好的聯動規則控制門禁 2～門禁 100 進入常開狀態，管理軟件是否開啟絲毫不受影響。
3.12 視頻監控

要求實現與附近的閉路電視監控系統的攝像頭進行聯運，在門禁有刷卡動作、開門動作， 或者破壞動作時，能提供信號給閉路電視監控系統，使攝像頭移動到相應的位置。

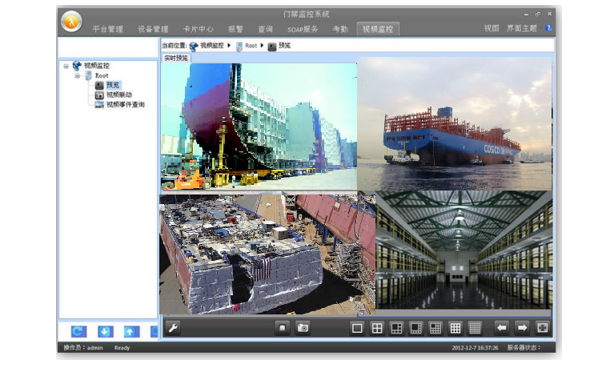

船舶門禁管理系統現將網絡 DVR（或網絡攝像機）集成到同一門禁管理軟件平臺上，具有以下強大的門禁與視頻聯動監控功能：
? 通過“視頻工作站”實時監控 4 路、8 路、24 路、64 路等不同網絡攝像機的監控畫面。
? 通過簡單的聯動配置功能，可實現設置某臺門禁控制器某事件觸發后，聯動指定 1
臺或多臺攝像機聯動抓拍動作。

? 可通過人員比對功能實現刷卡人員的歷史照片與現場抓拍圖片的實時滾動比對。

? 雙擊相關歷史事件記錄可實時彈出對應的抓拍及歷史對比照片。

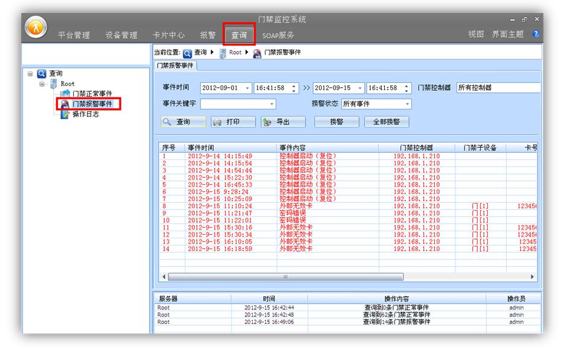

3.13 事件記錄完備

具有強大的事件處理功能，系統中所有操作和相關事件（包括正常、報警、操作等）都 留有完整的日志，便于后期檢查和追蹤

所有信息都可實時記錄到數據庫中，包括出/入人員的姓名、身份、卡號、出入門禁位置、日期、時間、次數等基本數據以及廠內消費數據，并可按上述條件進行數據庫查詢檢索， 打印出報表，并生成 EXCEL 報表格式。

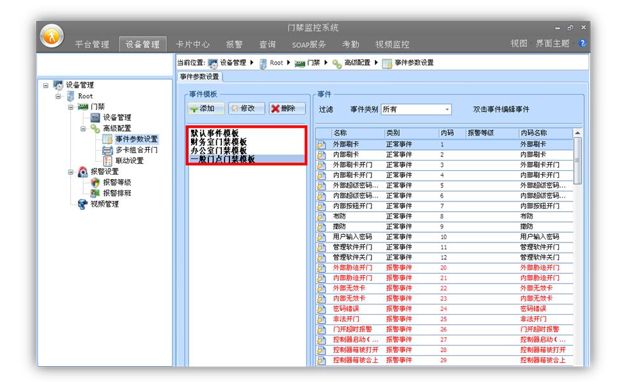

3.14 模板配置功能

門禁管理系統提供 3+1 強大組合功能助您快速安裝調試門禁系統，300 個門點的調試 1天內即可完成。

? 屬性模板：對某個門點設置好相關參數后，如門狀態、門點屬性等。通過門點復制 功能可靈活將配置信息復制到指定的其它門點上。
? 事件模板：系統可精確到某個門點進行事件記錄的設置，如設置“非法開門”事件 作短信報警、“門開超時”事件背景色為紅色等。對某個門點配置好相關事件信息后，通過事件模板復制功能可靈活將事件配置信息復制到指定的其它門點上。
? 工作流模板：對于需通過強大的工作流聯動實現的復雜功能，用戶僅需簡單的導入 由釔鑫智通根據客戶需求調試好的工作流文件后，即可快速實現對指定控制器的工 作流功能設置。
? 批量操作：在軟件的很多常用或者可能用到批量操作的地方，都安排了批量設置功 能。例如：門禁控制器的批量遠程開關門、批量校時、批量格式化、批量發卡授權 等，讓操作者使用這個軟件效率更高，輕松快樂。

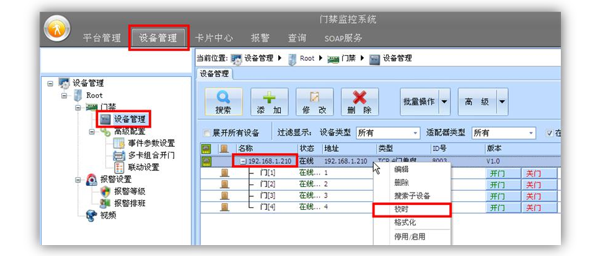

3.15 時鐘同步

通過門禁管理軟件可自動或定時對所有在線門禁控制器進行校時功能。

3.16 系統擴展

門禁控制器以“簡單、低成本和可擴展”作為產品的設計理念，我們的門禁控制器中將 多余的輔助 I/O 口去除，將成本返還給客戶。同時，為便于特殊場合對輔助 I/O 的需求，每一款產品均預留 1 個 I/O 擴展接口，可隨時外擴一個 4 輸入、4 繼電器輸出的擴展板，真正實現“不必要的不要，需要的可外擴”的低成本可擴展性產品。

3.17 多卡組合開門

門禁控制器具有強大的多卡組合開門功能，所有的功能均由控制器硬件實現，脫機后可 正常工作，可支持任意情況下的多卡組合開門功能需求。
? 具有用戶卡組分類功能，可實現不同用戶卡組、不同數量的靈活組合開門，如支持1 個總經理組+2 個普通組+3 個保安組人員同時刷卡才允許開門功能；

? 可設置多卡組合開門僅在規定時間段內有效及不同時間段有不同多卡組合方式，如08:00~10:00 點 2 人組合，10:00~12:00 點 5 人組合，其它時間段為普通刷卡模式；

? 可設置是否按照預設順序進行刷卡，如上例所示，必須總經理組先刷，再到普通組 刷，再到保安組刷才允許開門，任意一個刷卡順序錯誤均禁止開門；
? 可設置外部讀卡器采用多卡組合開門，門內部讀卡器采用普通刷卡開門等靈活方式。
多卡組合開門功能完全由控制器硬件獨立完成，即使管理軟件關閉，仍可實現整系統的 正常運行，確保整系統的安全穩定性。

3.18 系統集成

3.18.1 指紋集成

門禁管理系統已將指紋（或人臉識別）采集和下發統一集成到標準管理軟件中去，發行 指紋（或人臉識別）就像發行卡片一樣簡單，在人員授權方式中選擇指紋（或人臉識別）就 可方便的實現指紋（或人臉識別）的采集及下發。刪除和修改指紋（或人臉識別）信息也像 卡片操作一樣簡單，同時可支持同一個人可授權多枚指紋的強大功能，從而大大減少了后期 的產品維護成本。

3.18.2 視頻集成

船舶門禁管理系統現將網絡 DVR（或網絡攝像機）集成到同一門禁管理軟件平臺上，具有以下強大的門禁與視頻聯動監控功能：
? 通過“視頻工作站”實時監控 4 路、8 路、24 路、64 路等不同網絡攝像機的監控畫面。
? 通過簡單的聯動配置功能，可實現設置某臺門禁控制器某事件觸發后，聯動指定 1
臺或多臺攝像機聯動抓拍動作。

? 可通過人員比對功能實現刷卡人員的歷史照片與現場抓拍圖片的實時滾動比對。

? 雙擊相關歷史事件記錄可實時彈出對應的抓拍及歷史對比照片。

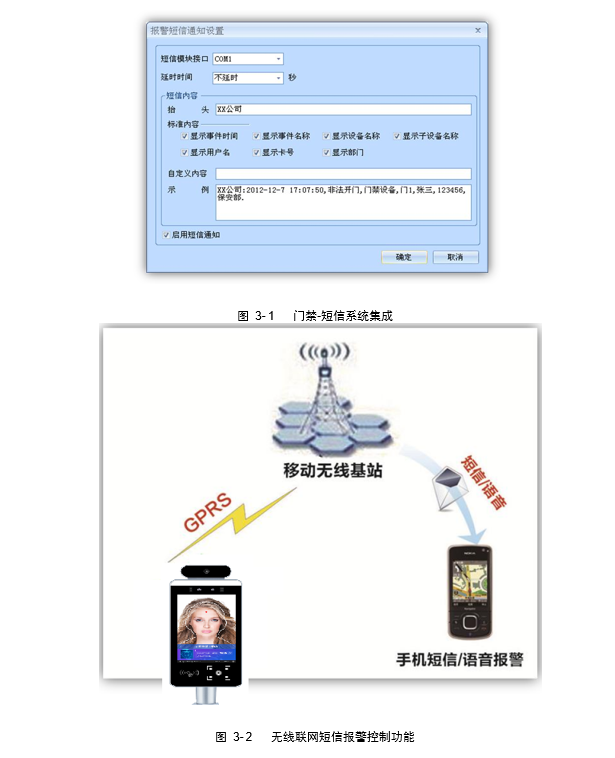

3.18.3 短信報警集成

船舶門禁管理軟件具有強大的短信功能：

? 短信發送內容模板自定義編輯；

? 可針對指定的門點指定的事件發送短信；
? 可靈活選擇短信接收人員；

? 僅在規定時間段內發送短信；

? 通過短信回復遠程開關門控制；

? 通過發送短信實時獲取整個系統運行狀態；

? 通過遠程發短信進行確認開門等強大功能。
四.產品介紹

4.1 船舶專用人臉門禁控制器

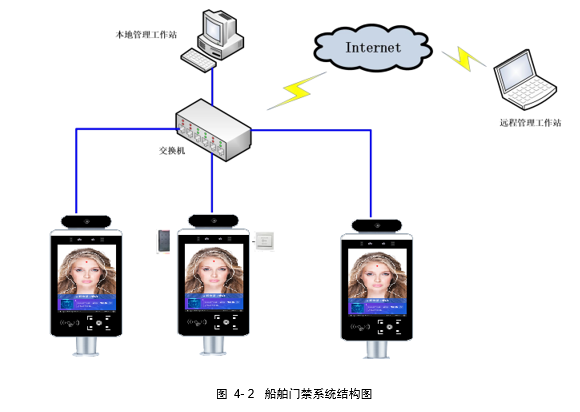

系統的聯網結構如圖 所示。系統主要包括門禁管理工作站和控制器兩部分，這兩部分通過以太網進行通信。門禁管理工作站通過以太網總線與各個控制器相連。 門禁管理工作站是一臺連接到網絡的 PC 機，門禁管理人員只要通過運行在其上的門禁管理軟件，就可遠程實現各種管理功能，包括添加/刪除用戶，查看各種事件記錄，開/關門和實時監測各門點狀態等。

4.1.1 功能特點(詳細資料見產品說明文檔)

? 特點
? 1 個門的單向或雙向進出控制；

? 控制器采用 32 位工業級 AI 處理器，比一般門禁系統采用的 MCS-51、ARM7等處理器速度更快，質量更可靠；

? 控制器采用嵌入式實時操作系統，系統運行更穩定暢通；

? 控制器內置硬件看門狗，杜絕死機；

? 控制器具有斷電檢測功能，即使意外斷電也能確保系統數據完整無損；
? 控制器電源輸入具有過流、反壓保護，意外接線錯誤也不會損壞控制器；
? 提供給讀卡器的電源具有過流保護，即使短路讀卡器的電源也不會危害到控制器的 正常運行，電鎖不會打開，系統的安全得到有效保障；
? 所有輸入/輸出端口具有靜電、群脈沖保護電路；

? 通信端口具有靜電、群脈沖以及浪涌保護電路，有效防止靜電、脈沖等干擾；

? 出入授權
? 可靈活設置多個時間組

? 可靈活設置多個節假日

? 可靈活設置多個門點工作模式

? 可靈活設置不同用戶開門權限

? 可靈活設置普通用戶及特權用戶（不受時間組及節假日限制）

? 識別方式
? 卡

? 密碼

? 卡+密碼

? 卡或密碼

? 指紋等生物特征識別

? 門點工作模式
? 安全（刷卡開門）

? 常開（支持首卡開門）

? 常閉（休眠）

? 卡+密碼

? 事件記錄
? 正常刷卡事件

? 異常刷卡事件

? 輸入輸出端口事件

? 多種報警事件

? 輸入輸出端口
? 4 組讀卡器輸入，可接入各種 Wiegand 讀卡器、生物識別儀等設備
? 2 組門磁狀態輸入

? 2 組開門按鈕輸入

? 2 組電鎖控制輸出

? 網絡通信
? 一個 TCP/IP 通信口，連接控制器和控制主機

? TCP/IP 通信速率：10Mb/100Mb 自適應

? 脫機工作時可實現控制器間的聯動

? 控制主機和控制器的通信經多次認證和加密外理，能有效防止非法人員入侵系統

? 控制器容量
? 最多可存儲 2 萬個持卡人

? 最多可存儲 2 萬條事件記錄

? 高級功能
? 門點互鎖

? 多卡組合開門

? 布/撤防（可通過密碼、聯動、軟件、定時等進行布撤防）

? 強大的聯動功能，并且脫機工作時可實現控制器間的聯動

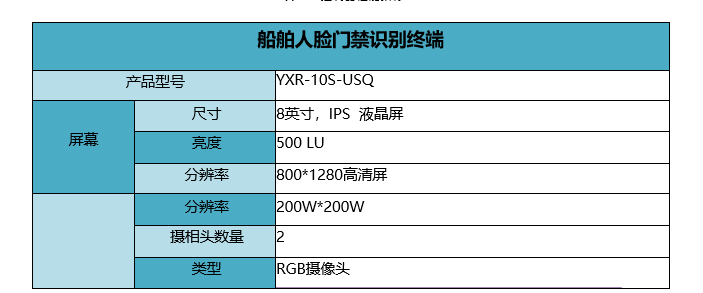

4.1.2 性能指標

船舶門禁控制器性能指標如表 4.1 所示：

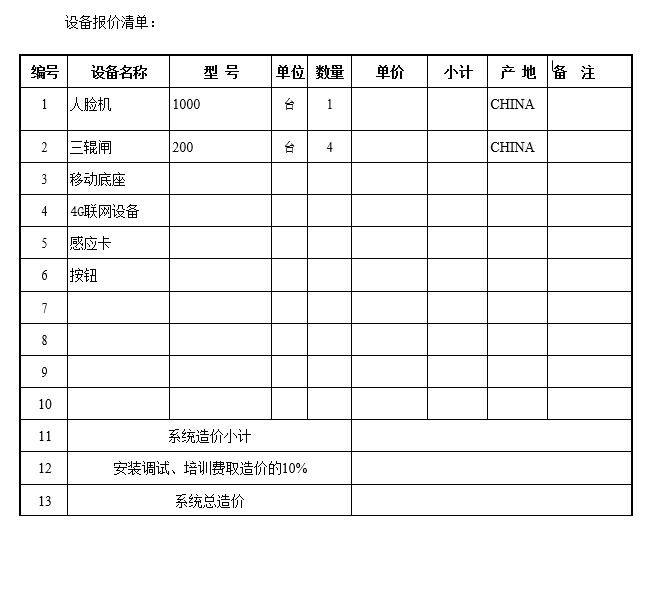

五.設備清單及系統綜合報價
